101934
22
M24x2
38
22
29,5
61
33,5
42
94
36
124,5
36
60
47
10
0,8

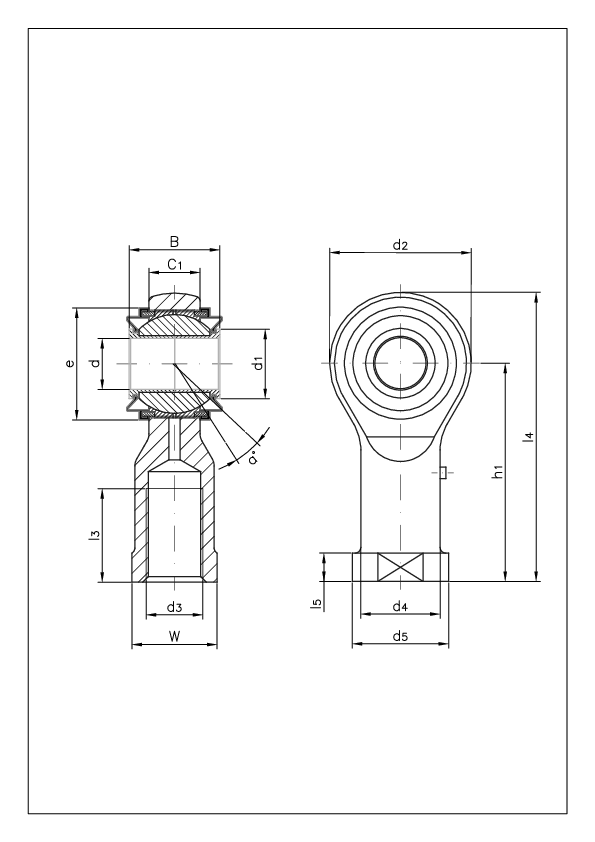

KI-STK2RS: Gelenkköpfe, Innengewinde, wartungspflichtig, abgedichtet
Sonderausführung
Gleitlagerung
mit 2RS-Abdichtung
wartungspflichtig Stahl/Bronze
Innengewinde links
Standard
Innenring: Wälzlagerstahl, gehärtet, geschliffen, gefinished.
Laufschalen: Beide Laufschalen aus Hochleistungsbronze sind mit Außengewinde versehen und werden zusammen mit dem Innenring in das Gehäuse geschraubt und mit den Gummikappen gekontert.
Gummikappen: Synthetischer Gummi mit anvulkanisiertem Messing-Schleifring und Stahlkontermutter.
Gehäuse: aus Vergütungsstahl (normalisiert), verzinkt und chromatisiert.
Bohrungsbüchsen: Vergütungsstahl, gehärtet, Bohrung und Außendurchmesser geschliffen, in Innenring gepresst. Aufgrund ihrer geringen Wandstärke sind sie nicht dazu geeignet radiale und axiale Kräfte in das Gelenklager einzuleiten. Sie dienen lediglich zur Aufnahme des Messingschleifrings der Gummikappen.
Schmiernippel: DIN 3405 Form D.
Toleranzen: nach DIN ISO 12240-4, Maßreihe K, ausgenommen: d = H10, B = +- 0,3
Hinweis: Bei diesen Gelenkköpfen ist darauf zu achten, dass der in der Tabelle angegebene Kippwinkel weder bei der Montage noch beim Betrieb überschritten wird, da sonst die Gummikappen beschädigt werden können.
