GIHR-K 60-DO

GIHR-K-DO: Hydraulikgelenkköpfe, Innengewinde

PDF-Datenblatt

Spezifikationen

ARTNR 511116 GIHR-K 60-DO

Finden Sie die richtige Lösung für Ihre Anwendung

Ansprechpartner finden

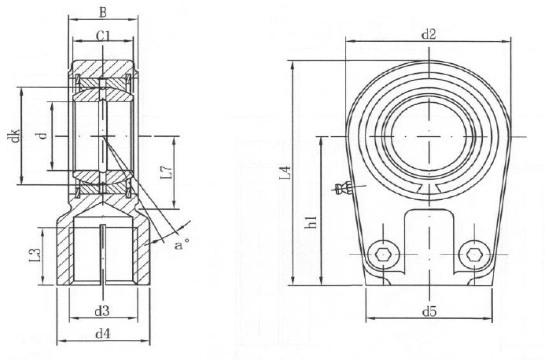

Abmessungen

d (mm):

60

d3 (mm):

M58,15

d4 (mm):

75

dk (mm):

80

l3 (mm):

59

B (mm):

50

C1 (mm):

44

d2 (mm):

130

l7 (mm):

65

h1 (mm):

130

l4 (mm):

200

d5 (mm):

120

Kippwinkel α (°):

6

Tragzahlen dynamisch C (kN):

220,5

Tragzahlen statisch C0 (kN):

360

Gewicht (kg):

5,4

Produktreihe:

GIHR-K-DO: Hydraulikgelenkköpfe, Innengewinde

Maßreihe:

Hydraulik

Wartung/Gleitpaarung:

wartungspflichtig Stahl/Stahl

Gewinde metrisch:

Innengewinde rechts

Lagerung:

Gleitlagerung

Material:

Standard

ARTNR:

511116
