300 025x030

Bohrungsdurchmesser ( d (mm) )

Außendurchmesser ( D (mm) )

Breite ( L (mm) )

Zurücksetzen

Zurück zur Übersicht

300 025x030

Baureihe 300

PDF-Datenblatt

Spezifikationen

Materialnummer

ARTNR

508862

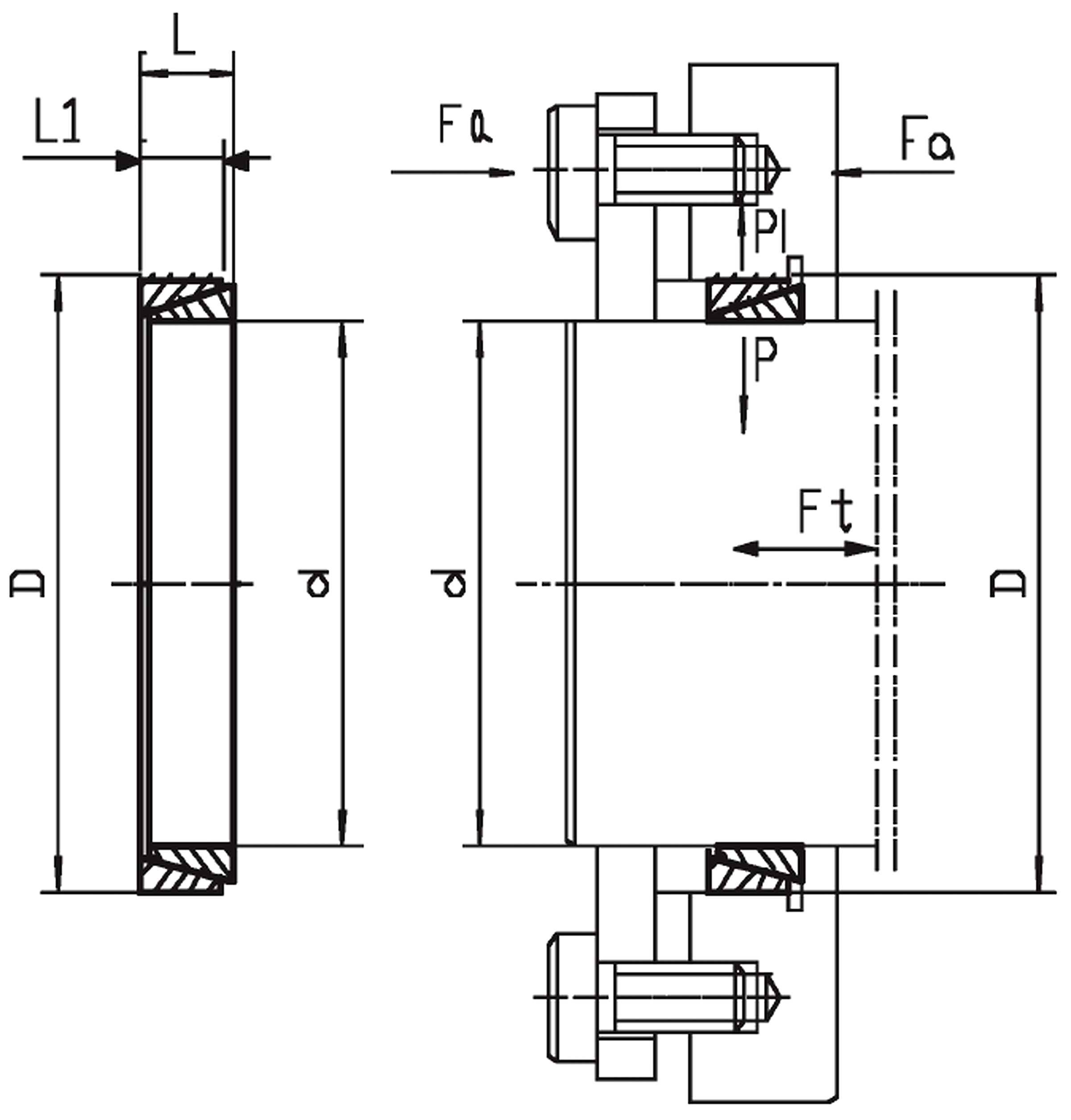

Abmessungen

d (mm):

D (mm):

L (mm):

6,3

L1 (mm):

5,3

Spannkraft Fa (kN):

Axialkraft Ft* (kN):

Drehmoment Mt** (Nm):

Flächenpressung Welle P (n/mm²):

100

Flächenpressung Nabe p1 (n/mm²):

Gewicht (kg):

0,009

Baureihe:

300

Bestellung: 300 dxD (Bsp: 300 040x045)
Erforderliche Oberflächengüte: Reibbeiwert μ >=0,12
Oberflächenrauheit Rz >=16
Welle/Nabe h8/H8
*) bei Mt = 0
**) bei Ft = 0
Die Abmessungen ändern sich abhängig von der Einschraubtiefe der Schrauben.
