134 038x080

Bohrungsdurchmesser ( d (mm) )

Außendurchmesser ( D (mm) )

Breite ( L (mm) )

Zurücksetzen

Zurück zur Übersicht

134 038x080

Baureihe 134

PDF-Datenblatt

Spezifikationen

Materialnummer

ARTNR

510117

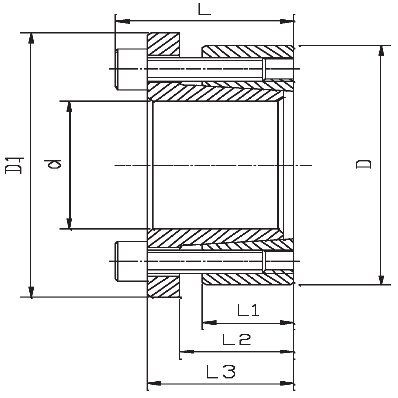

Abmessungen

d (mm):

D (mm):

D1 (mm):

L1 (mm):

L2 (mm):

L3 (mm):

L (mm):

Axialkraft Ft* (kN):

Drehmoment Mt** (Nm):

962

Flächenpressung Welle P (n/mm²):

205

Flächenpressung Nabe p1 (n/mm²):

Spannschraube Menge:

Spannschraube Größe:

Spannschraube Anzugsmoment Ts (Nm):

Gewicht (kg):

0,920

Baureihe:

134

Bestellung: 134 dxD (Bsp: 134 040x065)
Erforderliche Oberflächengüte: Reibbeiwert μ >=0,12
Oberflächenrauheit Rz >=16
Welle/Nabe h8/H8
Spannschrauben DIN912-12.9
*) bei Mt = 0
**) bei Ft = 0
Die Abmessungen ändern sich abhängig von der Einschraubtiefe der Schrauben.
