133 042x075

Baureihe 133

PDF-Datenblatt

Spezifikationen

Materialnummer

ARTNR

508763

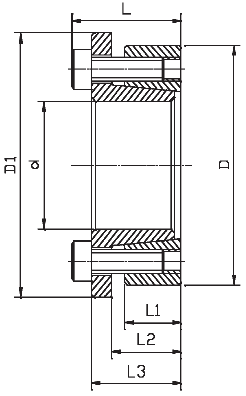

Abmessungen

d (mm):

D (mm):

D1 (mm):

L1 (mm):

L2 (mm):

L3 (mm):

L (mm):

Axialkraft Ft* (kN):

Drehmoment Mt** (Nm):

1367

Flächenpressung Welle P (n/mm²):

238

Flächenpressung Nabe p1 (n/mm²):

133

Spannschraube Menge:

Spannschraube Größe:

Spannschraube Anzugsmoment Ts (Nm):

Gewicht (kg):

0,800

Baureihe:

133

Bestellung: 133 dxD (Bsp: 133 040x065)
Erforderliche Oberflächengüte: Reibbeiwert μ >=0,12
Oberflächenrauheit Rz >=16
Welle/Nabe h8/H8
Spannschrauben DIN912-12.9
*) bei Mt = 0
**) bei Ft = 0
Die Abmessungen ändern sich abhängig von der Einschraubtiefe der Schrauben.
