131 065x095

Baureihe 131

Spezifikationen

Materialnummer

ARTNR

508723

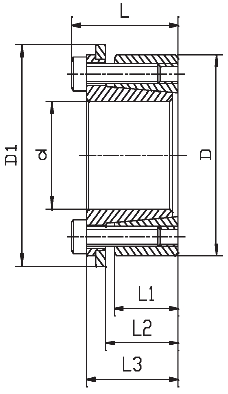

Abmessungen

D1 (mm):

101

L1 (mm):

L2 (mm):

L3 (mm):

Axialkraft Ft* (kN):

Drehmoment Mt** (Nm):

2417

Flächenpressung Welle P (n/mm²):

117

Flächenpressung Nabe p1 (n/mm²):

Spannschraube Menge:

Spannschraube Größe:

Spannschraube Anzugsmoment Ts (Nm):

Gewicht (kg):

1,4

d (mm):

D (mm):

L (mm):

Baureihe:

131

Bestellung: 131 dxD (Bsp: 131 040x065)
Erforderliche Oberflächengüte: Reibbeiwert μ >=0,12
Oberflächenrauheit Rz >=16
Welle/Nabe h8/H8
Spannschrauben DIN912-12.9
*) bei Mt = 0
**) bei Ft = 0
Die Abmessungen ändern sich abhängig von der Einschraubtiefe der Schrauben.
