130 070x110

Bohrungsdurchmesser ( d (mm) )

Außendurchmesser ( D (mm) )

Breite ( L (mm) )

Zurücksetzen

Zurück zur Übersicht

130 070x110

Baureihe 130

Spezifikationen

Materialnummer

ARTNR

508701

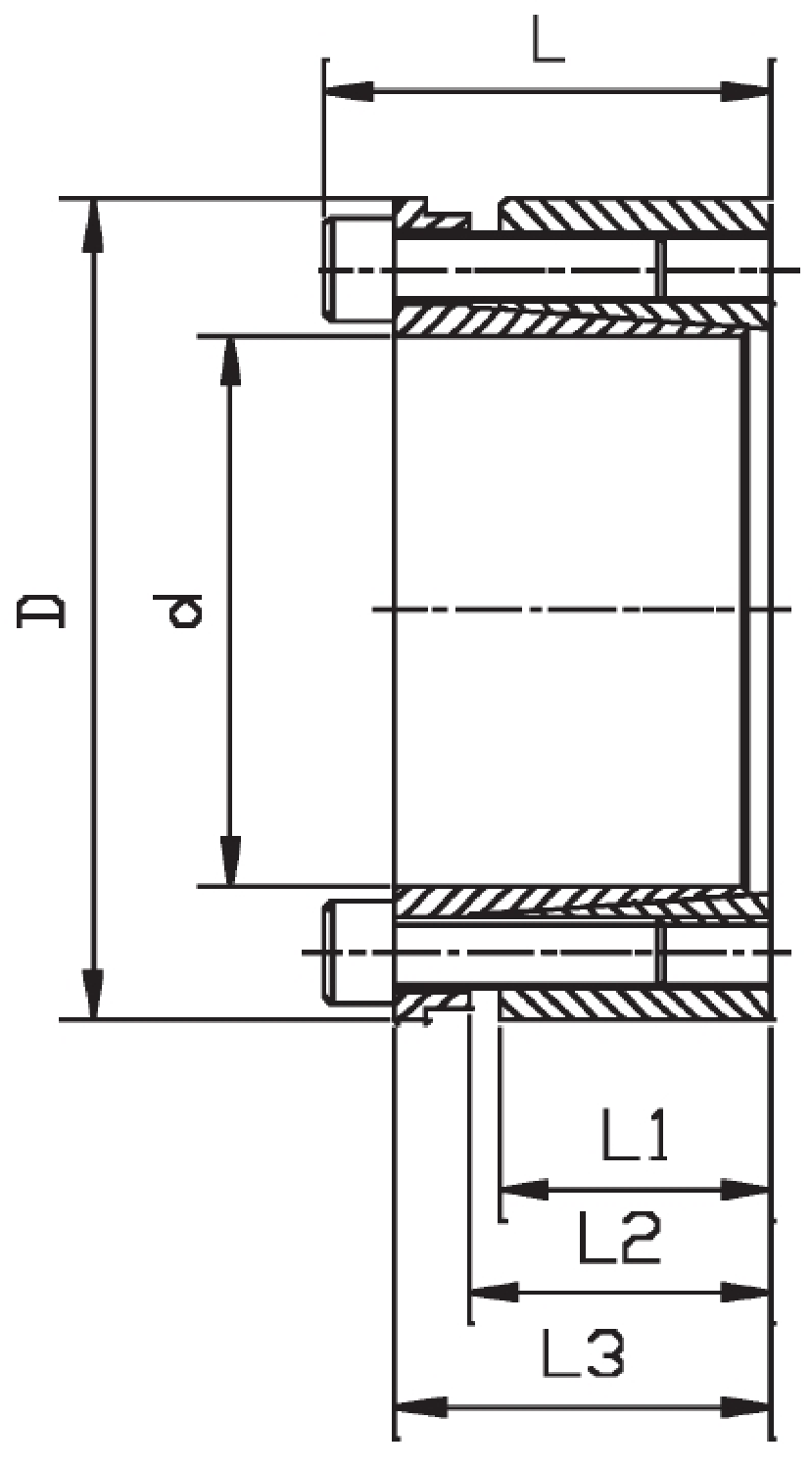

Abmessungen

L1 (mm):

L2 (mm):

L3 (mm):

Axialkraft Ft* (kN):

188

Drehmoment Mt** (Nm):

6580

Flächenpressung Welle P (n/mm²):

207

Flächenpressung Nabe p1 (n/mm²):

131

Spannschraube Menge:

Spannschraube Größe:

M10

Spannschraube Anzugsmoment Ts (Nm):

Gewicht (kg):

2,2

d (mm):

D (mm):

110

L (mm):

Baureihe:

130

Bestellung: 130 dxD (Bsp: 130 040x065)
Erforderliche Oberflächengüte: Reibbeiwert μ >=0,12
Oberflächenrauheit Rz >=16
Welle/Nabe h8/H8
Spannschrauben DIN912-12.9
*) bei Mt = 0
**) bei Ft = 0
Die Abmessungen ändern sich abhängig von der Einschraubtiefe der Schrauben.
