130 048x080

Bohrungsdurchmesser ( d (mm) )

Außendurchmesser ( D (mm) )

Breite ( L (mm) )

Zurücksetzen

Zurück zur Übersicht

130 048x080

Baureihe 130

PDF-Datenblatt

Spezifikationen

Materialnummer

ARTNR

508696

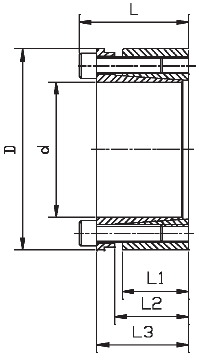

Abmessungen

d (mm):

D (mm):

L1 (mm):

L2 (mm):

L3 (mm):

L (mm):

Axialkraft Ft* (kN):

Drehmoment Mt** (Nm):

2099

Flächenpressung Welle P (n/mm²):

187

Flächenpressung Nabe p1 (n/mm²):

112

Spannschraube Menge:

Spannschraube Größe:

Spannschraube Anzugsmoment Ts (Nm):

Gewicht (kg):

1,1

Baureihe:

130

Bestellung: 130 dxD (Bsp: 130 040x065)
Erforderliche Oberflächengüte: Reibbeiwert μ >=0,12
Oberflächenrauheit Rz >=16
Welle/Nabe h8/H8
Spannschrauben DIN912-12.9
*) bei Mt = 0
**) bei Ft = 0
Die Abmessungen ändern sich abhängig von der Einschraubtiefe der Schrauben.
