110 080x100

Baureihe 110

PDF-Datenblatt

Spezifikationen

Finden Sie die richtige Lösung für Ihre Anwendung

Ansprechpartner finden

Jetzt anfragen

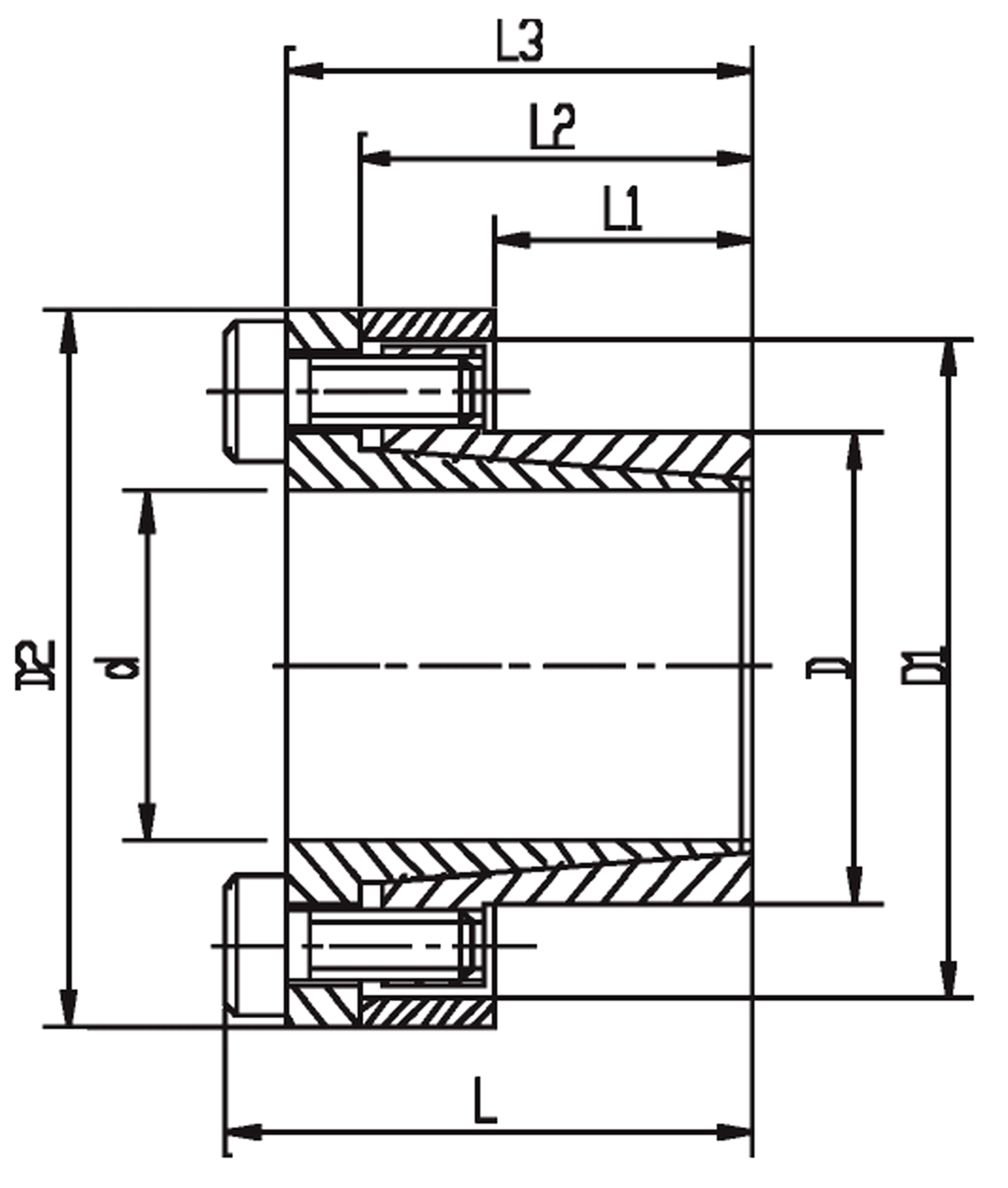

Abmessungen

d (mm):

D (mm):

100

L1 (mm):

L2 (mm):

86,5

L3 (mm):

96,5

L (mm):

106,5

D2 (mm):

131

D1 (mm):

125

Axialkraft Ft* (kN):

182

Drehmoment Mt** (Nm):

7277

Flächenpressung Welle P (n/mm²):

Flächenpressung Nabe p1 (n/mm²):

Spannschraube Menge:

Spannschraube Größe:

M10

Spannschraube Anzugsmoment Ts (Nm):

Gewicht (kg):

3,500

Baureihe:

110

ARTNR:

508678

Bestellung: 110 dxD (Bsp: 110 040x053)
Erforderliche Oberflächengüte: Reibbeiwert μ >=0,12
Oberflächenrauheit Rz >=16
Welle/Nabe h8/H8
Spannschrauben DIN912-12.9
*) bei Mt = 0
**) bei Ft = 0
Die Abmessungen ändern sich abhängig von der Einschraubtiefe der Schrauben
