S 10-D

S-D: Gelenklager wartungsfrei

CAD-Modell

Schauen Sie sich diese Maßreihe gerne von allen Seiten mit unserem interaktiven CAD-Modell an.

CAD-Modell

PDF-Datenblatt

Spezifikationen

Finden Sie die richtige Lösung für Ihre Anwendung

Ansprechpartner finden

Jetzt anfragen

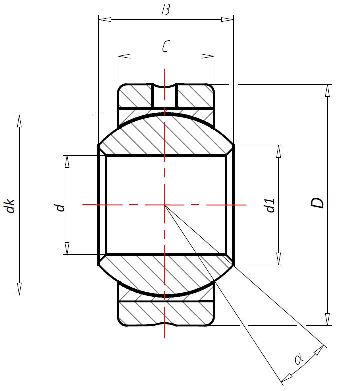

Abmessungen

d (mm):

d1 ~ (mm):

12,9

B (mm):

C (mm):

10,5

D (mm):

dk (mm):

Tragzahlen statisch C0 (kN):

Tragzahlen dynamsich C (kN):

24,5

Kippwinkel (°):

Gewicht (kg):

0,04

Produktreihe:

S-D: Gelenklager wartungsfrei

Maßreihe:

Sonderausführung

Lagerung:

Gleitlagerung

Dichtung:

ohne Dichtung

Wartung/Gleitlagerung:

wartungsfrei Stahl/PTFE

Material:

Standard

ARTNR:

100724

Innenring: Wälzlagerstahl, gehärtet, geschliffen und gefinished.

Außenring: Stahl ausgekleidet mit PTFE, Außendurchmesser geschliffen.

Außenteil: Stahl, Außendurchmesser geschliffen. Gelenklager wird in das Außenteil gepresst und beidseitig gegen axiales Verschieben gesichert. Dennoch ist beim Einbau darauf zu achten, dass beide Außenringe axial abgestützt werden.
