KIL 8
KI: Gelenkköpfe Maßreihe K, Innengewinde, wartungspflichtig
CAD-Modell
Schauen Sie sich diese Maßreihe gerne von allen Seiten mit unserem interaktiven CAD-Modell an.
CAD-Modell
Spezifikationen
Materialnummer
100396

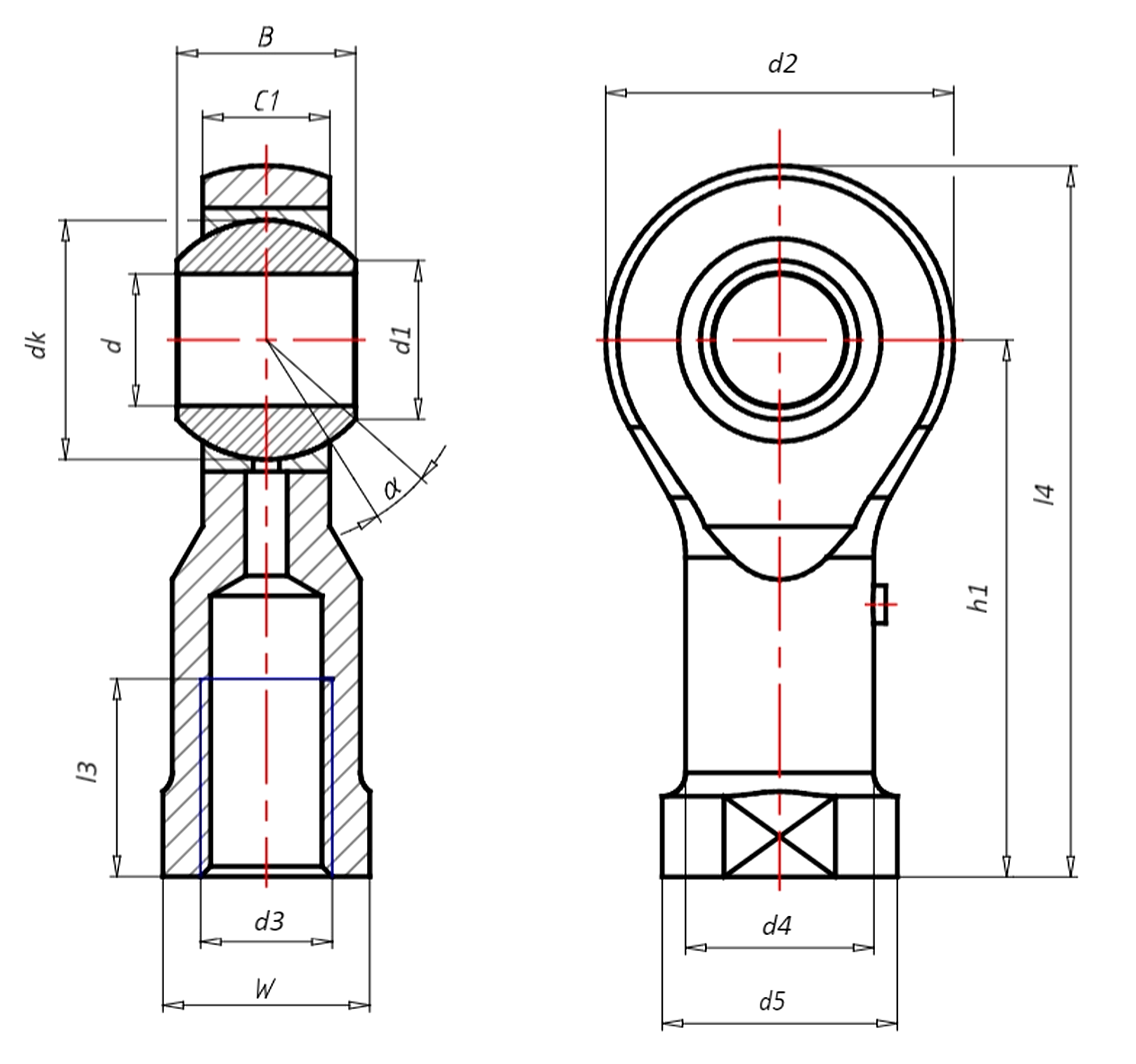

Abmessungen
8
M8
12
9
10,3
25
12,5
16
15,8
36
12
48,5
14
12
7
13
0,043
Maßreihe K
Gleitlagerung
ohne Dichtung
wartungspflichtig / Stahl auf Hochleistungsbronze
Innengewinde links
Standard
Innenring: Wälzlagerstahl, gehärtet, geschliffen und gefinished.
Außenring: Gleitfläche aus Hochleistungsbronze. Die Schmierstoffverteilung erfolgt über die Schmiernut im Außenring.
Gehäuse: aus Automatenstahl, verzinkt und chromatisiert. Das Gelenklager wird in das Gehäuse gepresst und beidseitig verstemmt.
Schmiernippel: mit Schmiernippel DIN 3405 Form D.
