KI 12
Bitte beachten Sie unsere Nutzungsbedingungen.
KI: Gelenkköpfe Maßreihe K, Innengewinde, wartungspflichtig
CAD-Modell
Schauen Sie sich diese Maßreihe gerne von allen Seiten mit unserem interaktiven CAD-Modell an.
CAD-Modell
PDF-Datenblatt
Optimale Darstellung mit Chrome, Edge und Firefox
Spezifikationen
Finden Sie die richtige Lösung für Ihre Anwendung

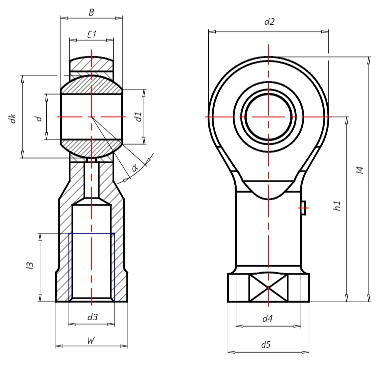

Abmessungen
12
M12
16
12
15,4
33
17,5
22
22,2
50
18
66,5
19
23
13,5
13
0,107
Maßreihe K
Gleitlagerung
ohne Dichtung
wartungspflichtig / Stahl auf Hochleistungsbronze
Innengewinde rechts
Standard
100872
Innenring: Wälzlagerstahl, gehärtet, geschliffen und gefinished.
Außenring: Gleitfläche aus Hochleistungsbronze. Die Schmierstoffverteilung erfolgt über die Schmiernut im Außenring.
Gehäuse: aus Automatenstahl, verzinkt und chromatisiert. Das Gelenklager wird in das Gehäuse gepresst und beidseitig verstemmt.
Schmiernippel: mit Schmiernippel DIN 3405 Form D.
