KA 14-STK2RS
KA-STK2RS: Gelenkköpfe, Außengewinde, wartungspflichtig, abgedichtet

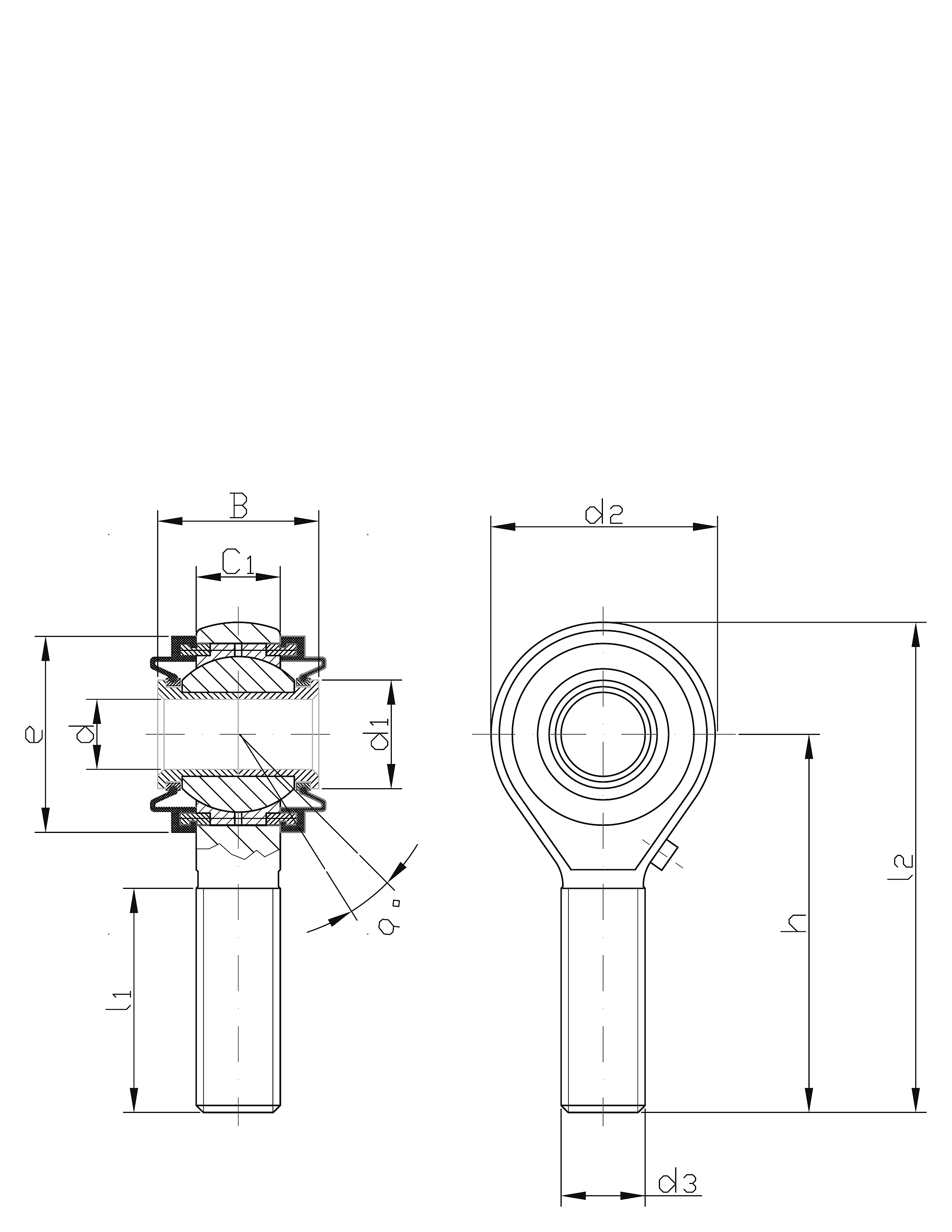

CAD-Modell
Schauen Sie sich diese Maßreihe gerne von allen Seiten mit unserem interaktiven CAD-Modell an.
Spezifikationen
Materialnummer

101060

Abmessungen

12

M14

26

13,5

17

37

60

36

78,5

22

17

10

0,2

KA-STK2RS: Gelenkköpfe, Außengewinde, wartungspflichtig, abedichtet

Sonderausführung

Gleitlagerung

mit 2RS-Abdichtung

wartungspflichtig Stahl/Bronze

Innengewinde rechts

Standard

Innenring: Wälzlagerstahl, gehärtet, geschliffen, gefinished.

Laufschalen: Beide Laufschalen aus Hochleistungsbronze sind mit Außengewinde versehen und werden zusammen mit dem Innenring in das Gehäuse geschraubt und mit den Gummikappen gekontert.

Gummikappen: Synthetischer Gummi mit anvulkanisiertem Messing-Schleifring und Stahlkontermutter.

Gehäuse: aus Vergütungsstahl (normalisiert), verzinkt und chromatisiert.

Bohrungsbüchsen: Vergütungsstahl, gehärtet, Bohrung und Außen-durchmesser geschliffen, in Innenring gepresst. Aufgrund ihrer geringen Wandstärke sind sie nicht dazu geeignet radiale und axiale Kräfte in das Gelenklager einzuleiten. Sie dienen lediglich zur Aufnahme des Messingschleifrings der Gummikappen.

Schmiernippel: DIN 3405 Form D.

Toleranzen: nach DIN ISO 12240-4, Maßreihe K, ausgenommen: d = H10, B = +- 0,3

Hinweis: Bei diesen Gelenkköpfen ist darauf zu achten, dass der in der Tabelle angegebene Kippwinkel weder bei der Montage noch beim Betrieb überschritten wird, da sonst die Gummikappen beschädigt werden können.
