GIR 20-UK
GIR-UK: Gelenkköpfe Maßreihe E, Innengewinde, wartungsfrei
CAD-Modell
Schauen Sie sich diese Maßreihe gerne von allen Seiten mit unserem interaktiven CAD-Modell an.
CAD-Modell
PDF-Datenblatt
Optimale Darstellung mit Chrome, Edge und Firefox
Spezifikationen
Finden Sie die richtige Lösung für Ihre Anwendung

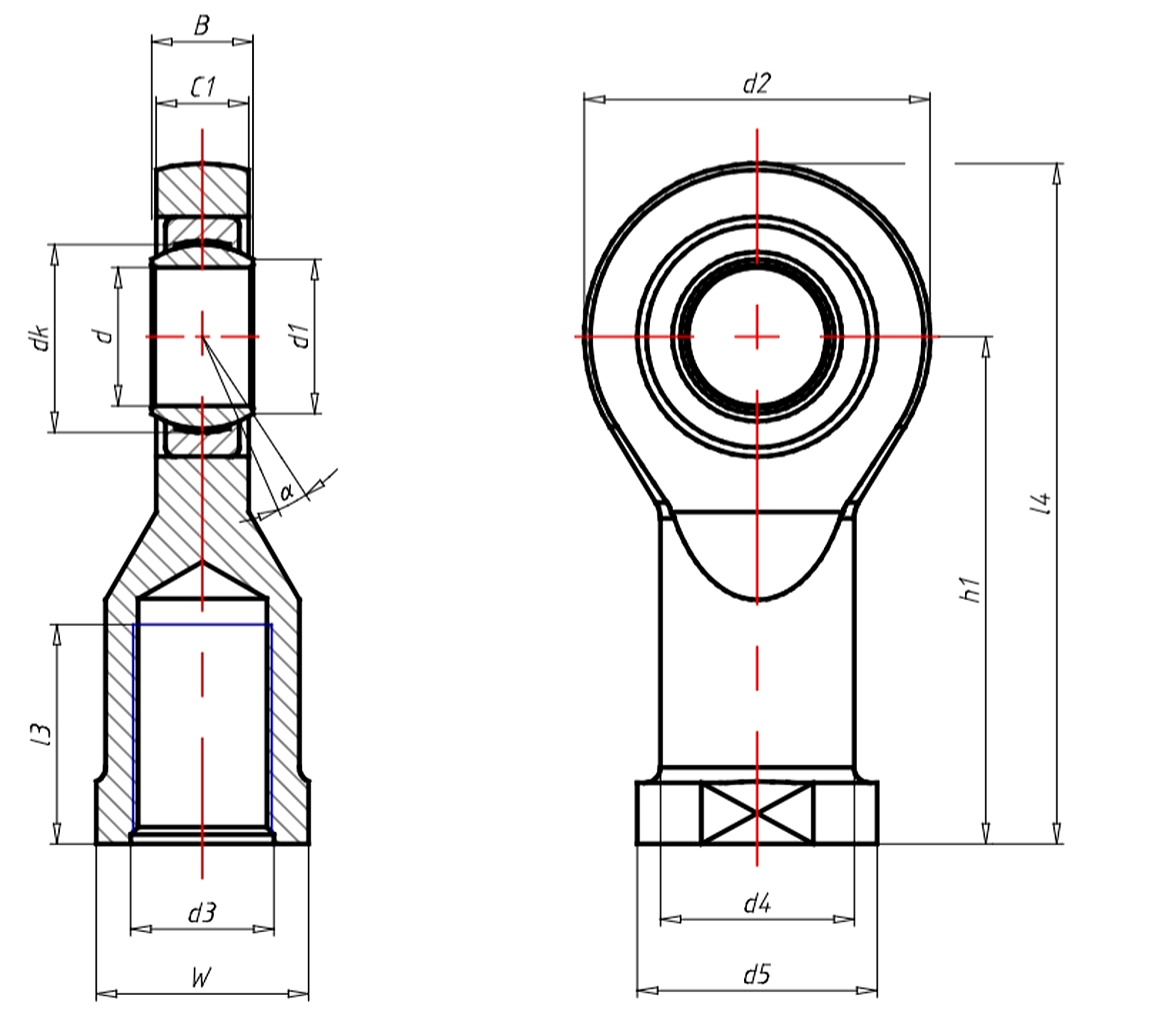

Abmessungen
20
M20x1,5
16
13,5
24
54
28
36
29
77
30
106
30
60
9
0,32
GIR-UK: Gelenkköpfe Maßreihe E, Innengewinde, wartungsfrei
Maßreihe E
Gleitlagerung
ohne Dichtung
wartungsfrei Stahl/PTFE
Innengewinde rechts
Standard
506689
Innenring: Wälzlagerstahl, gehärtet, geschliffen und gefinished, Laufflächen hartverchromt.
Außenring: Automatenstahl ausgekleidet mit PTFE.
Gehäuse: Stahlgehäuse, verzinkt und chromatiert. Gelenklager wird ins Gehäuse gepresst und beidseitig verstemmt.
