GIR 12-DO
GIR-DO: Gelenkköpfe Maßreihe E, Innengewinde, wartungspflichtig

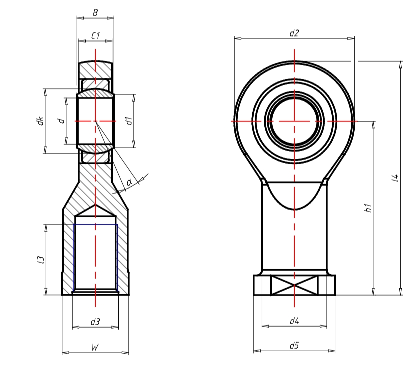

CAD-Modell
Schauen Sie sich diese Maßreihe gerne von allen Seiten mit unserem interaktiven CAD-Modell an.
Spezifikationen
Materialnummer

503371

Abmessungen

12

M12

10

8,5

15

35

19

23

18

50

18

69

18

24,5

10

0,061

GIR-DO: Gelenkköpfe Maßreihe E, Innengewinde, wartungspflichtig

Maßreihe E

Gleitlagerung

ohne Dichtung

wartungspflichtig Stahl/Stahl

Innengewinde rechts

Standard

Innenring: Wälzlagerstahl, gehärtet, geschliffen.

Außenring: Wälzlagerstahl gehärtet, geschliffen. Zur Montage des Innenrings wird der Außenring gesprengt.

Gehäuse: Stahlgehäuse, verzinkt und chromatiert. Gelenklager wird ins Gehäuse gepresst und beidseitig verstemmt.

Schmiernippel: ohne Schmiernippel
