GIHN-K- 63-LO

GIHN-K-LO: Hydraulikgelenkköpfe, Innengewinde

PDF-Datenblatt

Spezifikationen

ARTNR 512472 GIHN-K- 63-LO

Finden Sie die richtige Lösung für Ihre Anwendung

Ansprechpartner finden

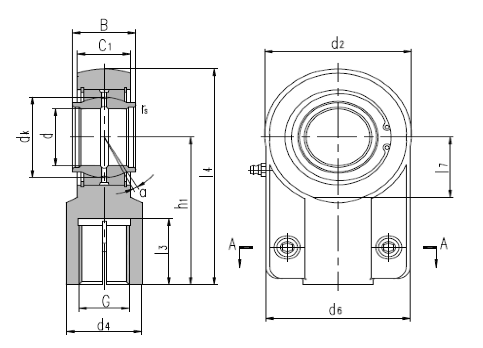

Abmessungen

d (mm):

63

G (mm):

M48x2,0

d4 (mm):

70

dk (mm):

83,0

l3 (mm):

64,0

B (mm):

63

C1 (mm):

53

d2 (mm):

136

l7 (mm):

62

h1 (mm):

140

l4 (mm):

213,0

d6 (mm):

114,0

Kippwinkel α (°):

4

Tragzahlen dynamisch C (kN):

229,5

Tragzahlen statisch C0 (kN):

387,0

Gewicht (kg):

7,60

Produktreihe:

GIHN-K-LO: Hydraulikgelenkköpfe, Innengewinde

Maßreihe:

Hydraulik

Wartung/Gleitpaarung:

wartungspflichtig Stahl/Stahl

Gewinde metrisch:

Innengewinde rechts

Lagerung:

Gleitlagerung

Material:

Standard

ARTNR:

512472
