Typ
d (mm)
G (mm)
B (mm)
d2 (mm)
h1 (mm)
GIHN-K- 20-LO
20
M16x1,5
20
47
52
d (mm)
20
G (mm)
M16x1,5
B (mm)
20
d2 (mm)
47
h1 (mm)
52
GIHN-K- 25-LO
25
M20x1,5
25
58
65
d (mm)
25
G (mm)
M20x1,5
B (mm)
25
d2 (mm)
58
h1 (mm)
65
GIHN-K- 32-LO
32
M27x2,0
32
71
80
d (mm)
32
G (mm)
M27x2,0
B (mm)
32
d2 (mm)
71
h1 (mm)
80
GIHN-K- 40-LO
40
M33x2,0
40
90
97
d (mm)
40
G (mm)
M33x2,0
B (mm)
40
d2 (mm)
90
h1 (mm)
97
GIHN-K- 50-LO
50
M42x2,0
50
109
120
d (mm)
50
G (mm)
M42x2,0
B (mm)
50
d2 (mm)
109
h1 (mm)
120
GIHN-K- 63-LO
63
M48x2,0
63
136
140
d (mm)
63
G (mm)
M48x2,0
B (mm)
63
d2 (mm)
136
h1 (mm)
140
GIHN-K- 70-LO
70
M56x2,0
70
155
160
d (mm)
70
G (mm)
M56x2,0
B (mm)
70
d2 (mm)
155
h1 (mm)
160
GIHN-K- 80-LO
80
M64x3,0
80
170
180
d (mm)
80
G (mm)
M64x3,0
B (mm)
80
d2 (mm)
170
h1 (mm)
180
GIHN-K- 90-LO
90
M72x3,0
90
185
195
d (mm)
90
G (mm)
M72x3,0
B (mm)
90
d2 (mm)
185
h1 (mm)
195
GIHN-K- 100-LO
100
M80x3,0
100
210
210
d (mm)
100
G (mm)
M80x3,0
B (mm)
100
d2 (mm)
210
h1 (mm)
210
GIHN-K- 110-LO
110
M90x3,0
110
235
235
d (mm)
110
G (mm)
M90x3,0
B (mm)
110
d2 (mm)
235
h1 (mm)
235
GIHN-K- 125-LO
125
M100x3,0
125
265
260
d (mm)
125
G (mm)
M100x3,0
B (mm)
125
d2 (mm)
265
h1 (mm)
260

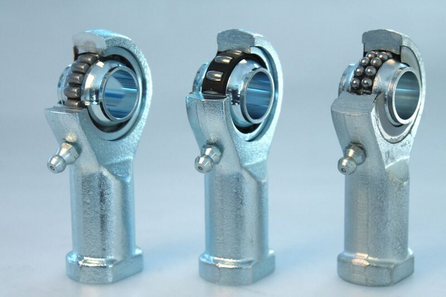

Technische Grundlagen ASKUBAL Gelenkköpfe
Gelenkköpfe sind einbaufertige Gelenklagereinheiten. Sie werden auch als Gelenkstangenkopf, Stangenkopf oder Gelenkauge bezeichnet. Sie bestehen aus einem Gehäuse mit Anschlussgewinde (Innen- oder Außengewinde) und dem eingebauten Gelenklager. Die Funktion wird durch das Gelenklager bestimmt. Die sphärischen Gleitflächen ermöglichen Schwenk-, Kipp- und Umlaufbewegungen ohne Kantenpressungen. Konstruktiv notwendige Schiefstellungen werden ermöglicht und fertigungsbedingte Fluchtungsfehler können so ausgeglichen werden.
Auswahl Lagertyp

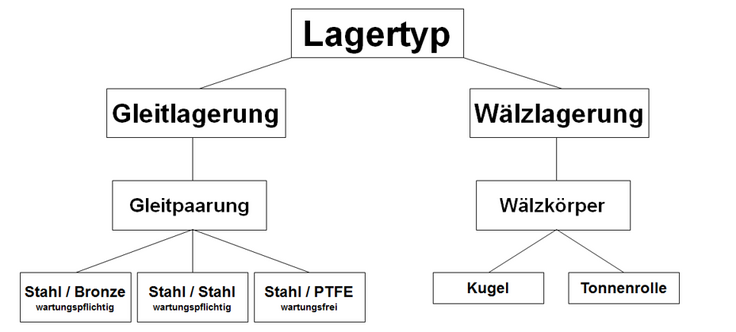

Folgende Lagertypen stehen zur Auswahl:
Betriebstemperatur
Ohne Einschränkung sind unsere Gelenkköpfe im Betriebstemperaturbereich von -10°C bis +80°C einsetzbar.
Bei Gelenkköpfen mit RS-Abdichtung sowie unserer wälzgelagerten Ausführung sind die Temperatureinsatzbereiche der technischen Typenbeschreibung zu entnehmen.
Lagerluft
Unter Lagerluft versteht man die radiale und axiale Bewegungsfreiheit des Innenringes.
Die Axialluft kann grundsätzlich ein Mehrfaches der Radialluft betragen.

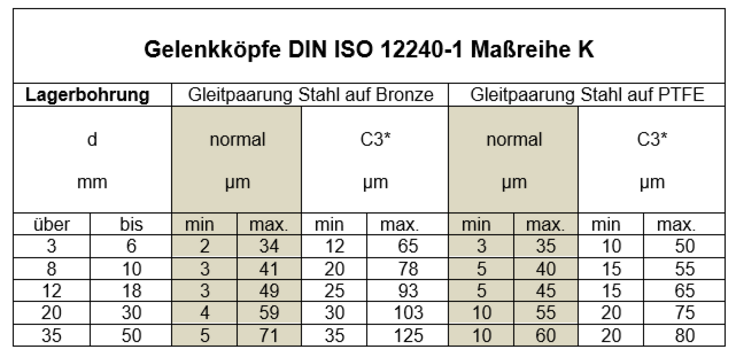

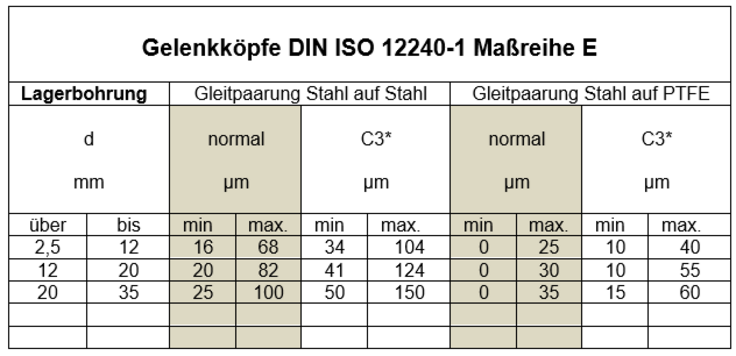

Radiale Lagerluftwerte für gleitgelagerte Gelenkköpfe
*) nur auf Anfrage

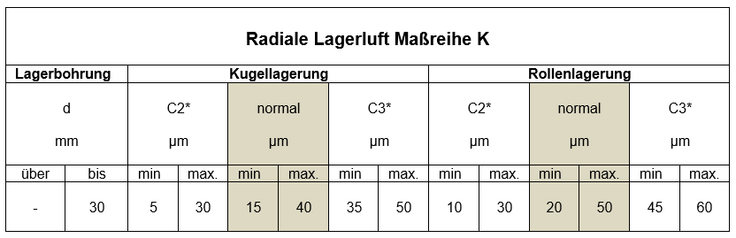

Radiale Lagerluftwerte für wälzgelagerte Gelenkköpfe
*) nur auf Anfrage
Toleranzen
Gelenkkopf-Gehäuse
h, h1: Höhenmaß von Schaftplanseite bis Mitte Lagerbohrung
d3: Schaftgewinde
Gelenklager-Außenring
D, D1: Nennmaß des Außendurchmessers
mittlerer Außendurchmesser in einer Radialebene
Dpsmax: größter Außendurchmesser in einer Radialebene
Dpsmin: kleinster Außendurchmesser in einer Radialebene
VDp = Dpsmax – Dpsmin : Schwankung des Außendurchmessers in einer Radialebene
VDmp = Dmpmax – Dmpmin : Schwankung des mittleren Bohrungsdurchmessers
C: Breite des Außenrings
ΔCS : Abweichung der Breite eines einzelnen Außenrings
Gelenklager-Innenring
d: Nennmaß der Lagerbohrung
mittlerer Bohrungsdurchmesser in einer Radialebene
dpsmax: größter Bohrungsdurchmesser in einer Radialebene
dpsmin: kleinster Bohrungsdurchmesser in einer Radialebene
vdp = dpsmax – dpsmin : Schwankung des Außendurchmessers in einer Radialebene
vdmp = dmpmax – dmpmin : Schwankung des mittleren Bohrungsdurchmessers
B: Breite des Innenrings
ΔBS : Abweichung der Breite eines einzelnen Innenrings

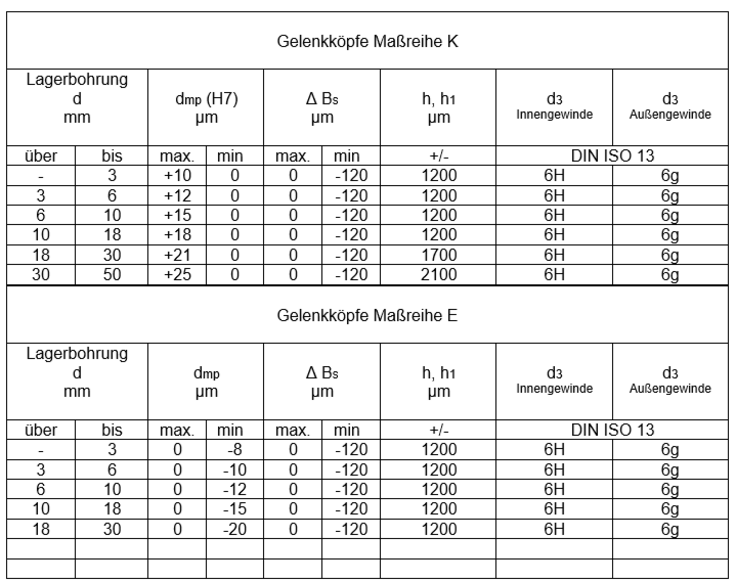

Toleranzen Gelenkköpfe
Schmiernippelformen

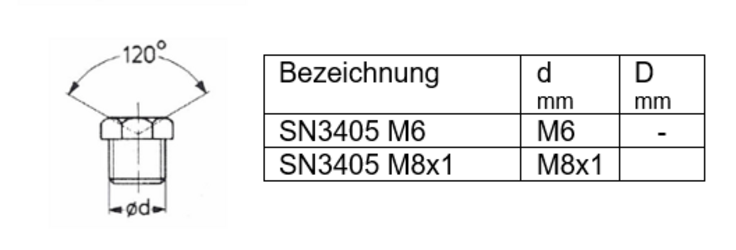

DIN 3405, Form A *

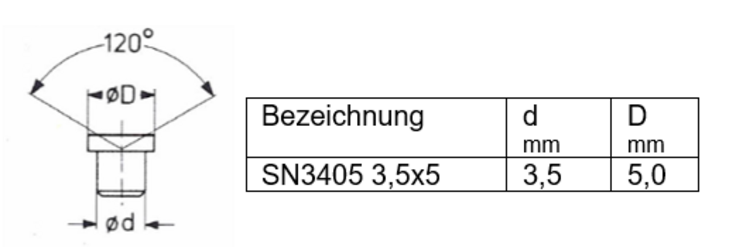

DIN 3405, Form D

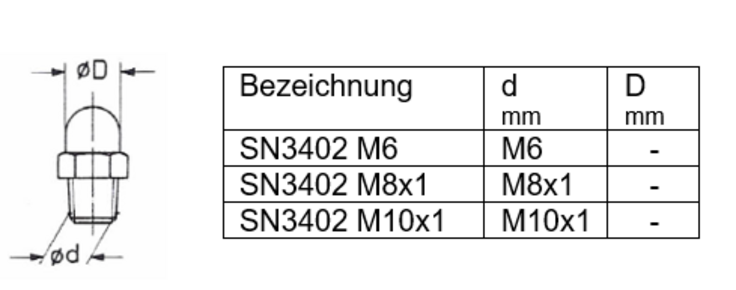

DIN 3402, Form A *

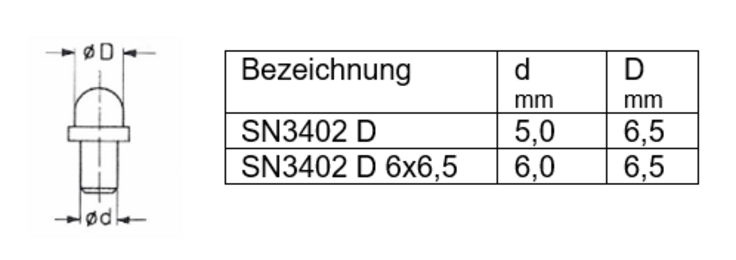

DIN 3402, Form D *

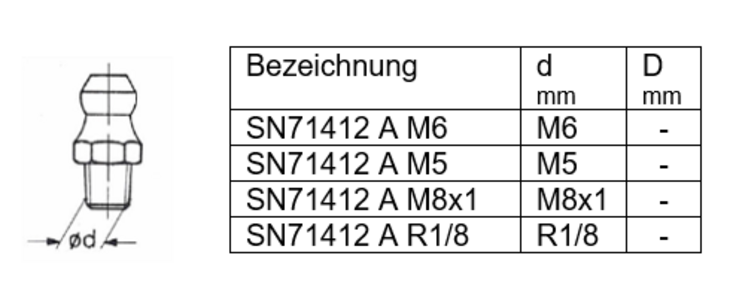

DIN 71412, Form A *

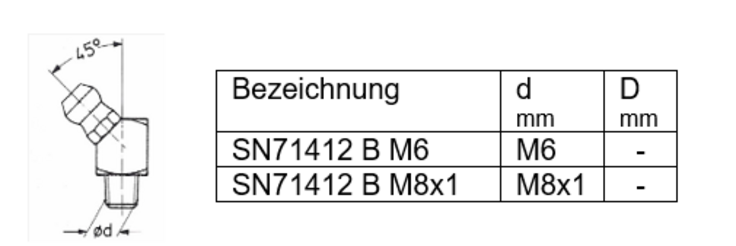

DIN 71412, Form B *
Hinweis: Bitte beachten Sie, dass ein vom Standard (DIN 3405, Form D) abweichender Schmiernippel eine Querschnittsveränderung für Gehäuse mit Außengewinde bedeutet und damit eine Reduzierung der statischen Tragzahl.
*) nur auf Anfrage
