UCPH 210

UCPH 200

CAD-Modell

Schauen Sie sich diese Maßreihe gerne von allen Seiten mit unserem interaktiven CAD-Modell an.

CAD-Modell

PDF-Datenblatt

Spezifikationen

Materialnummer

ARTNR

507058

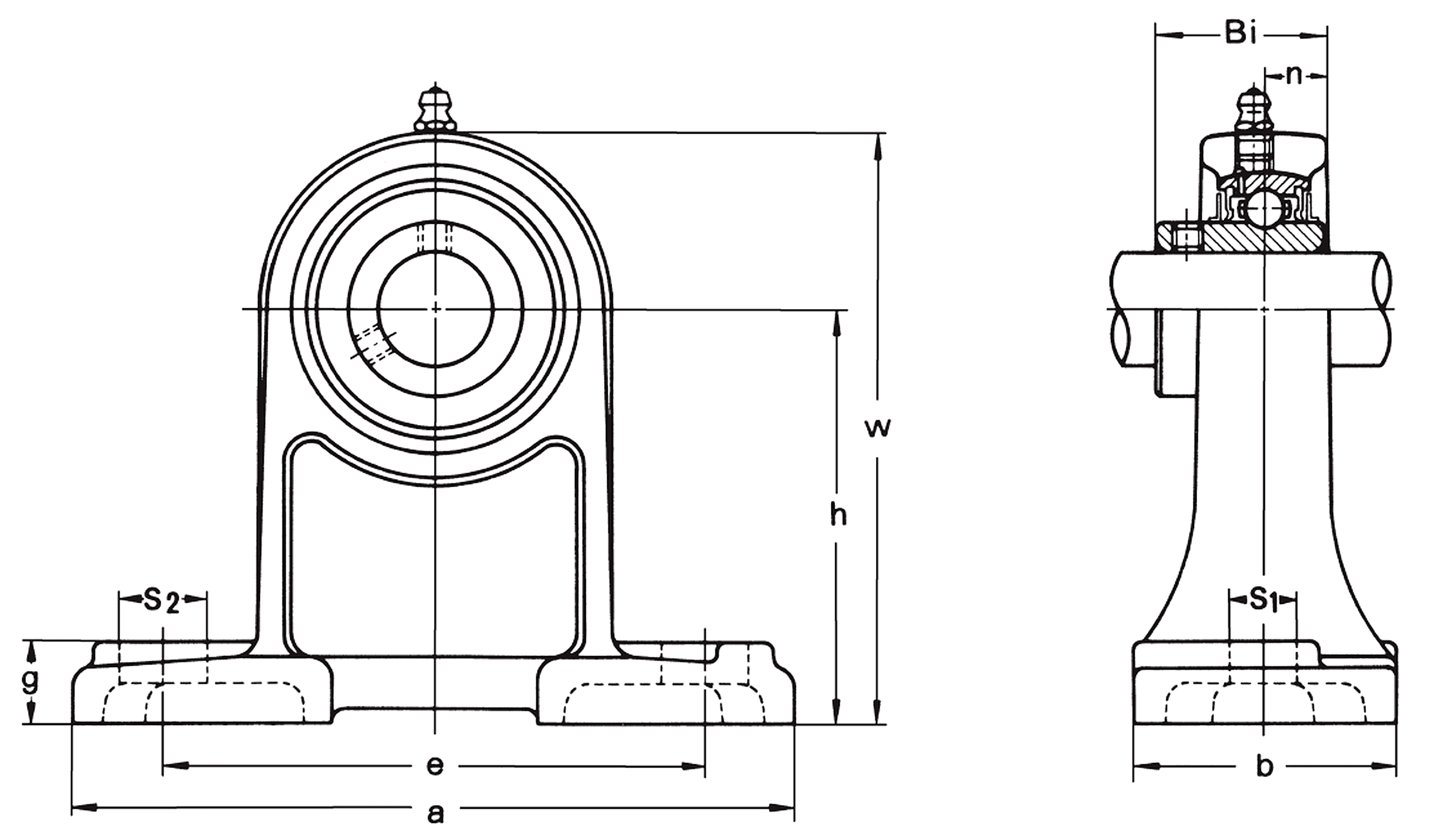

Abmessungen

Bohrungsdurchmesser:

h (mm):

110

a (mm):

205

e (mm):

159

b (mm):

s1 (mm):

s2 (mm):

g (mm):

w (mm):

165

Bi (mm):

51,6

n (mm):

Befestigungsschrauben:

M16

Tragzahl Spannlager dyn. C (kN):

Tragzahl Spannlager stat. C0 (kN):

23,2

Gewicht (kg):

3,1

Produkt:

Stehlager

Produktreihe:

UCPH 200

Material:

Grauguss

Befestigung:

Feststellschrauben

Marke:

ASK

Stehlager
Standardausführung
Befestigung mit Feststellschrauben
Spannlager UC 200

Auf Anfrage auch mit Spannlagern der Serien UK und KH lieferbar. Deckel sind als Sonderausführungen möglich.
Bei allen angegebenen Gehäusemaßen müssen die üblichen Gusstoleranzen berücksichtigt werden.
Alle Gussgehäusemaße sind Nennmaße zu denen die üblichen Gusstoleranzen zugerechnet werden müssen.
