UCF 307

Bohrungsdurchmesser

Zurücksetzen

Zurück zur Übersicht

UCF 307

UCF 300

CAD-Modell

Schauen Sie sich diese Maßreihe gerne von allen Seiten mit unserem interaktiven CAD-Modell an.

CAD-Modell

PDF-Datenblatt

Spezifikationen

Materialnummer

ARTNR

508398

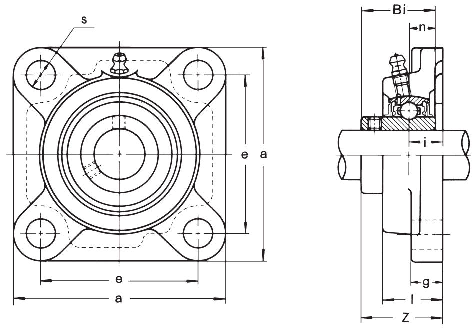

Abmessungen

Bohrungsdurchmesser:

a (mm):

135

e (mm):

100

i (mm):

g (mm):

l (mm):

s (mm):

Z (mm):

Bi (mm):

n (mm):

Befestigungsschrauben:

M16

Tragzahl Spannlager dyn. C (kN):

33,3

Tragzahl Spannlager stat. C0 (kN):

19,1

Gewicht (kg):

Produkt:

Flanschlager

Produktreihe:

UCF 300

Material:

Grauguss

Befestigung:

Feststellschrauben

Marke:

ASK

Flanschlager
Schwere Ausführung
Befestigung mit Feststellschrauben
Spannlager UC 300

Deckel sind als Sonderausführungen möglich.
Bei allen angegebenen Gehäusemaßen müssen die üblichen Gusstoleranzen berücksichtigt werden.
Alle Gussgehäusemaße sind Nennmaße zu denen die üblichen Gusstoleranzen zugerechnet werden müssen.
