PUCFL 210

Produktfinder

Bohrungsdurchmesser

Zurücksetzen

Zurück zur Übersicht

PUCFL 210

PUCFL 200

CAD-Modell

Schauen Sie sich diese Maßreihe gerne von allen Seiten mit unserem interaktiven CAD-Modell an.

CAD-Modell

PDF-Datenblatt

Spezifikationen

Finden Sie die richtige Lösung für Ihre Anwendung

Ansprechpartner finden

Jetzt anfragen

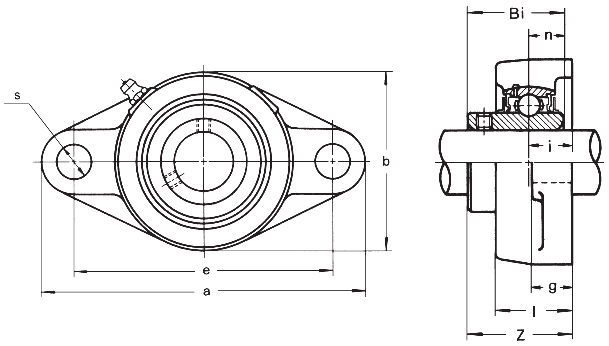

Abmessungen

Farbe:

blau

Bohrungsdurchmesser:

a (mm):

197

e (mm):

157

i (mm):

g (mm):

l (mm):

s (mm):

b (mm):

115

Z (mm):

57,6

Bi (mm):

51,6

n (mm):

Befestigungsschrauben:

M16

Tragzahl Spannlager dyn. C (kN):

Tragzahl Spannlager stat. C0 (kN):

23,2

Gewicht (kg):

1,2

Produkt:

Flanschlager

Produktreihe:

PUCFL 200

Material:

Kunststoff

Befestigung:

Feststellschrauben

Marke:

ASK

ARTNR:

512236

2-Loch-Flanschlager
Befestigung mit Feststellschrauben
Spannlager MUC 200
