KHLCTE 204

KHLCTE 200

CAD-Modell

Schauen Sie sich diese Maßreihe gerne von allen Seiten mit unserem interaktiven CAD-Modell an.

CAD-Modell

PDF-Datenblatt

Spezifikationen

Materialnummer

ARTNR

511626

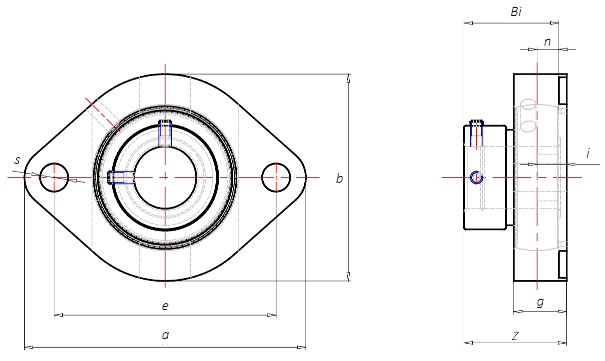

Abmessungen

Bohrungsdurchmesser:

a (mm):

90,5

e (mm):

71,4

i (mm):

9,5

g (mm):

s (mm):

b (mm):

66,5

Z (mm):

Bi (mm):

n (mm):

7,5

Befestigungsschrauben:

Tragzahl Spannlager dyn. C (kN):

12,8

Tragzahl Spannlager stat. C0 (kN):

6,6

Gewicht (kg):

0,4

Produkt:

Flanschlager

Produktreihe:

KHLCTE 200

Material:

Grauguss

Befestigung:

Exzenterring

Marke:

ASK

2-Loch-Flanschlager
Schmale Gehäuseausführung
Befestigung mit Exzenterring
Kugellager KH 200

Bei allen angegebenen Gehäusemaßen müssen die üblichen Gusstoleranzen berücksichtigt werden.
Alle Gussgehäusemaße sind Nennmaße zu denen die üblichen Gusstoleranzen zugerechnet werden müssen.
