BLCTE 207

Bohrungsdurchmesser

Zurücksetzen

Zurück zur Übersicht

BLCTE 207

BLCTE 200

CAD-Modell

Schauen Sie sich diese Maßreihe gerne von allen Seiten mit unserem interaktiven CAD-Modell an.

CAD-Modell

PDF-Datenblatt

Spezifikationen

Materialnummer

ARTNR

511730

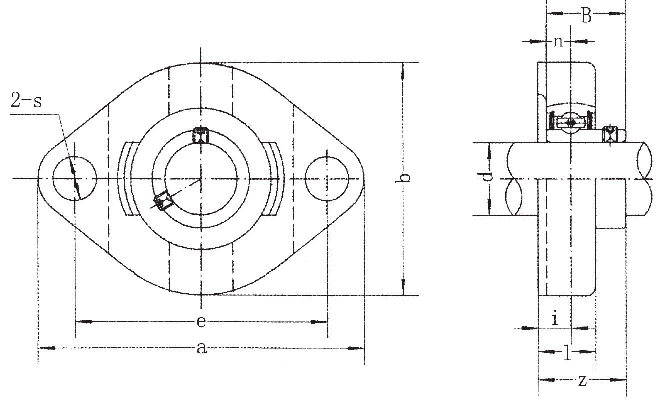

Abmessungen

Bohrungsdurchmesser:

a (mm):

126

e (mm):

100

i (mm):

12,5

g (mm):

s (mm):

11,5

b (mm):

Z (mm):

Bi (mm):

n (mm):

8,5

Befestigungsschrauben:

M10

Tragzahl Spannlager dyn. C (kN):

25,7

Tragzahl Spannlager stat. C0 (kN):

15,2

Gewicht (kg):

0,9

Produkt:

Flanschlager

Produktreihe:

BLCTE 200

Material:

Grauguss

Befestigung:

Feststellschrauben

Marke:

ASK

2-Loch-Flanschlager
Schmale Gehäuseausführung
Befestigung mit Feststellschrauben
Spannlager B 200

Auf Anfrage auch mit Spannlagern der Serie KH lieferbar.
Bei allen angegebenen Gehäusemaßen müssen die üblichen Gusstoleranzen berücksichtigt werden.
Alle Gussgehäusemaße sind Nennmaße zu denen die üblichen Gusstoleranzen zugerechnet werden müssen.
