GIHR-K 35-DO

GIHR-K-DO: Hydraulikgelenkköpfe, Innengewinde

PDF-Datenblatt

Spezifikationen

ARTNR 507865 GIHR-K 35-DO

Finden Sie die richtige Lösung für Ihre Anwendung

Ansprechpartner finden

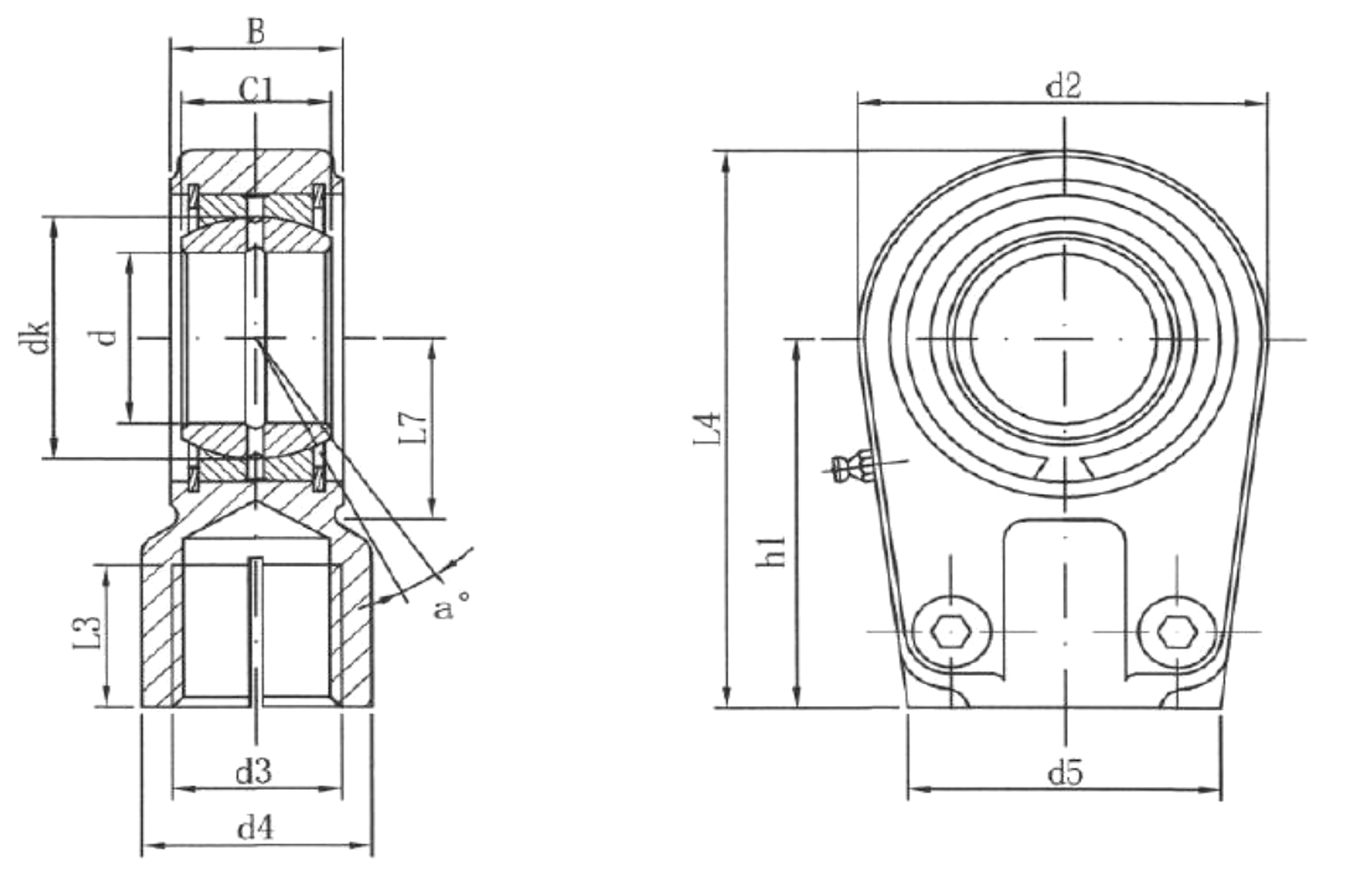

Abmessungen

d (mm):

35

d3 (mm):

M28x1,5

d4 (mm):

40

dk (mm):

47

l3 (mm):

29

B (mm):

30

C1 (mm):

25

d2 (mm):

78

l7 (mm):

38

h1 (mm):

70

l4 (mm):

112

d5 (mm):

66

Kippwinkel α (°):

6

Tragzahlen dynamisch C (kN):

72

Tragzahlen statisch C0 (kN):

137,7

Gewicht (kg):

1,2

Produktreihe:

GIHR-K-DO: Hydraulikgelenkköpfe, Innengewinde

Maßreihe:

Hydraulik

Wartung/Gleitpaarung:

wartungspflichtig Stahl/Stahl

Gewinde metrisch:

Innengewinde rechts

Lagerung:

Gleitlagerung

Material:

Standard

ARTNR:

507865
