BPFL 206

Bohrungsdurchmesser

Marke

Zurücksetzen

Zurück zur Übersicht

BPFL 206

BPFL 200

PDF-Datenblatt

Spezifikationen

ARTNR 502306 BPFL 206

Materialnummer

ARTNR

502306

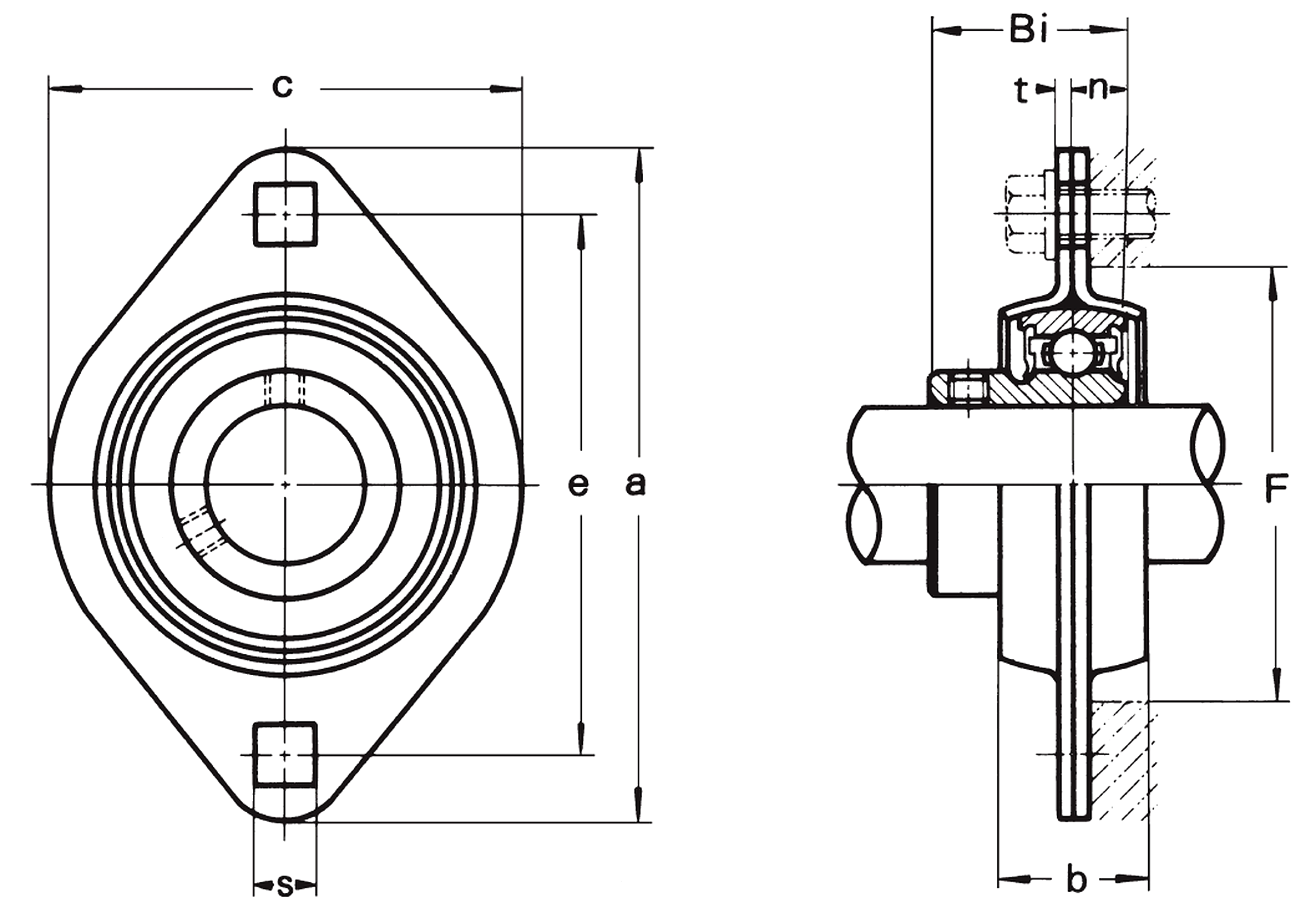

Abmessungen

Bohrungsdurchmesser:

30

a (mm):

113

t (mm):

2,6

e (mm):

90,5

s (mm):

11

b (mm):

18

c (mm):

84

f (mm):

71

Bi (mm):

30,3

n (mm):

8,0

Befestigungsschrauben:

M10

Tragzahl Spannlager dyn. C (kN):

19,60

Tragzahl Spannlager stat. C0 (kN):

11,3

Gewicht (kg):

0,56

Produkt:

Flanschlager

Produktreihe:

BPFL 200

Material:

Stahlblech

Befestigung:

Feststellschrauben

Marke:

ASAHI

2-Loch-Flanschlager
Leichte Ausführung
Befestigung mit Feststellschrauben
Spannlager B 200
